2019/04/10 22:25:07|飛行機関係
水上機”シーライン”製作 その7【下地編】

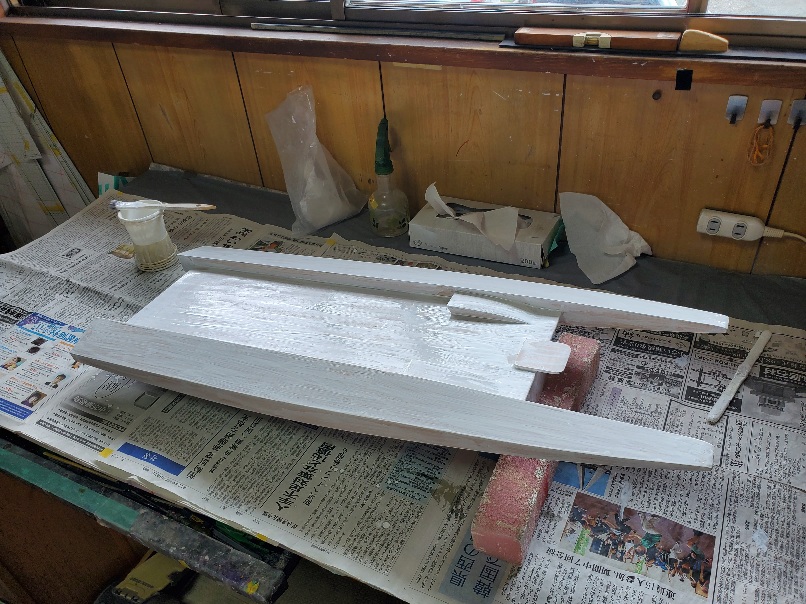

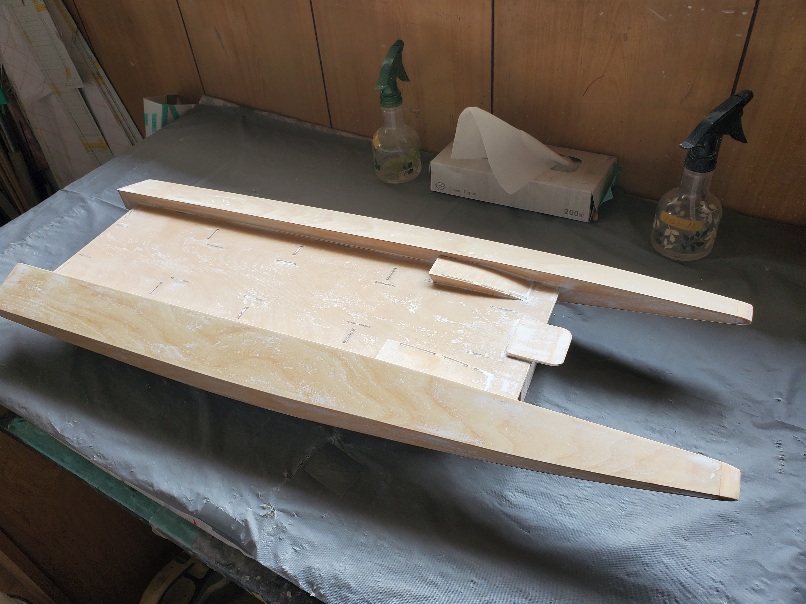

 生地完以来、だいぶ経ってしまいましたが、暇を見ながら進めて居ます。 こちらはフロートはマイクログラス貼りで暖かな日を選んで先日貼りつけました。
 ポリエステル樹脂はすぐに硬化しないので底の部分と側板側を2回に分けて貼り付けるので面倒ですが、下地の研ぎ回数が少なくて済むし、表面が硬くなるのでフロートには適していると思います。

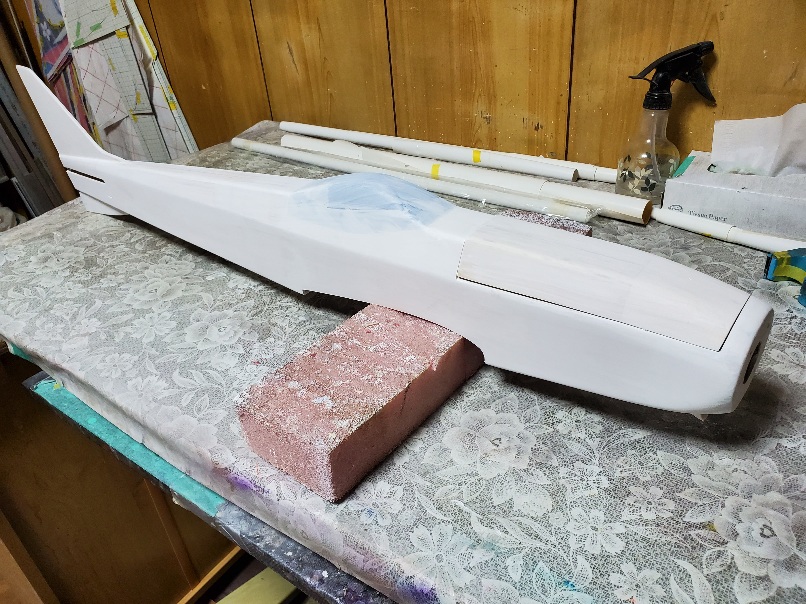

こちらは胴体の絹貼り中!!
シーラーの塗り、研ぎを2サイクルして絹貼りですね。
 これからまたシーラーを塗って研ぎです。
そしてサフェサーの塗りと研ぎ!
 サンディング中のタルクの粉で体中アチコチ白くなります。
この作業工程が一番嫌になります。









2019/03/01 17:28:04|飛行機関係
水上機”シーライン”製作 その6【生地完編】

 塗ってから削りは”いや”なのでENG’の取り付けとタンク位置決め、エンコンワイヤーの通し穴等空けておきました。 ENG’カウルも最終ビス止めし、シリンダーヘッドやマフラーヘッダーの干渉する部分を開けておきます。
(仮止めした時に開けましたが、正規に付けたら結構狂ってました。(◎_◎;))
ENG’はYS91FZですね。Cクラスで頑張っていた時に活躍してくれた元気なENG’です。
 機体は110〜120ENG’仕様ですが、とりあえずこれで頑張ってみます。


 一通り各パーツが完成したので一旦組んで見ました。
一貫性が無くて面倒くさいけど、被覆は胴体は絹貼り、主尾翼等はフィルムに塗装、フロートはマイクログラスのFRP仕上げで行こうと思ってます。

フロートの水切りは、まだ取り付けてありません。あっちこっちいじくりまわしている間にエッジにキズ凹が付いてしまうので被覆直前で仕上げます。










2019/02/25 23:07:47|飛行機関係
水上機”シーライン”製作 その5【主翼編続き】

 シーラインのフロートから組み始めて今日で10日目になりますね。
 主翼の位置決めです。主翼の前後を削り、クリアランスを1oほど空けて前後のパネルの取り付けです。
 胴体のナット側の位置にビス穴を開けて4本ビスの締め付けタイプです。
 次はペリーパンの組み付けです。主翼前後の枠に合わせてBOX状態ですが、これも結構やっかいでした。なんせパーツのカットがおおざっぱで付けて削って、付けて削っての繰り返し最後はハミ出た部材の整形で時間が掛かってしまいました。
 主翼取り付けビスのドライバー通し穴を開けておきます。

 こちらはENG’カウルとキャノピーを切り出しセットしたところです。キャノピーは図面ではビス止めですが、接着します。
 ENG’カウルもENG’ヘッド部分の切り欠き、エアーインレットやシャフト部分もカットしておきました。
 これも上下で二分割し上側は接着、下側は取り外し出来るようにするか検討中!











2019/02/23 23:19:00|飛行機関係
水上機”シーライン”製作 その4【主翼編】

 昨日から主翼の組み立てに入りました。
まずは図面の上でリブ位置を確認しながら骨組を組んで行きます。
 治具と呼べる程のものではありませんが後縁部にバルサチップをかませて治具代わりです。
何せ、F3A機の様に付属の主翼組み立て治具が付いてないので捻じれ無いように神経を使います。

 両翼の骨組を繋ぎあわせてプランクの段どりです。
各プランク材を接合して一気にプランクしようと思ったのですが、合わせると主翼との合わせにズレが出るので後縁部、前縁部、中央と順次削り合わせながら貼っていきました。

 また、フロート支柱BRKTの取り付け部の切り欠きやサーボの取り付け位置穴あけ等、裏側は結構面倒くさ〜ッ!でした。


 全体を軽く整形してエルロンを仮付けしました。
あとは翼端ブロックを接着、整形すれば恰好が付きますね。

 とはいっても、主翼下部のペリーパン部や取り付け穴の加工など面倒は作業が待ってます。







2019/02/22 8:53:23|飛行機関係
水上機”シーライン”製作 その3【胴体編】

 水平尾翼のプランクが終わり、前縁材、翼端ブロックを整形しエレベーターをヒンジで仮付けです。

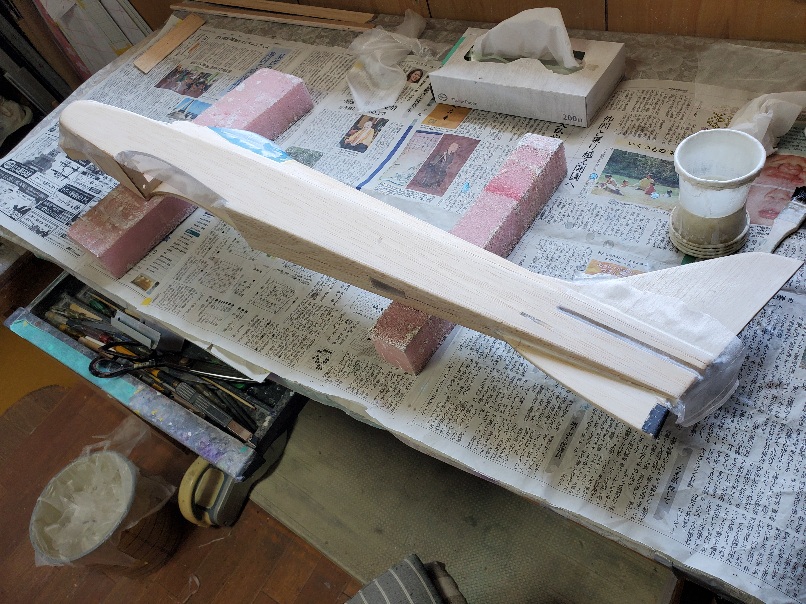

 胴体全体を整形し上下垂直とラダーの仮付け状態です。

 なかなか様になってきました。
まだ、ENG’ROOM周りとマフラー周りはこれからですが、
燃料パイプ等の配管もあるので、実際に仮付けして様子をみながらですね。

 次は主翼の組み立てに入ります。
