垂直尾翼周りの工作の前に水平尾翼の建付けが必要です。
まずは基準として、主翼の水平を見るためのアングル材を主翼の取り付け部に仮止めします。（写真１枚目）






水平尾翼の簪パイプの受けのパイプを胴体にセットします。この時最終的に取り付ける側板との補強用ベニヤ（ワッカ状のもの）は仮組で取り付けておきます。

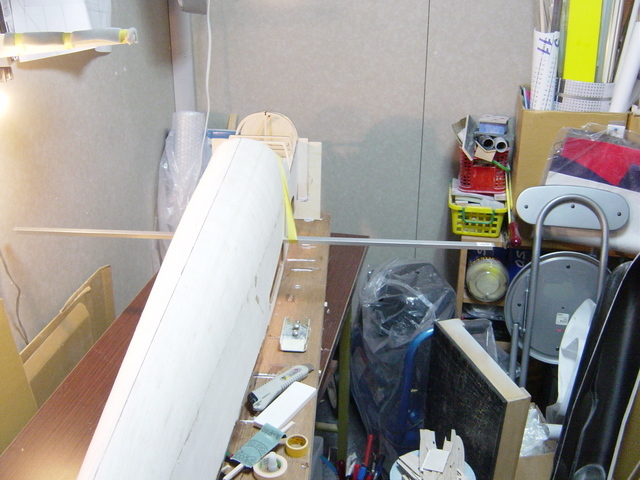

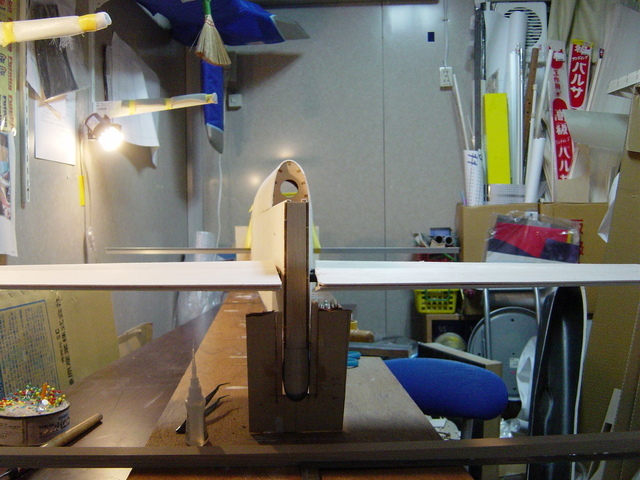

水平尾翼の取り付け角を主翼のアングル材を基準に水平方向を確認します。（写真２枚目）
それにしても部屋がキタネエなあ。きりのいいところで片付けないと。

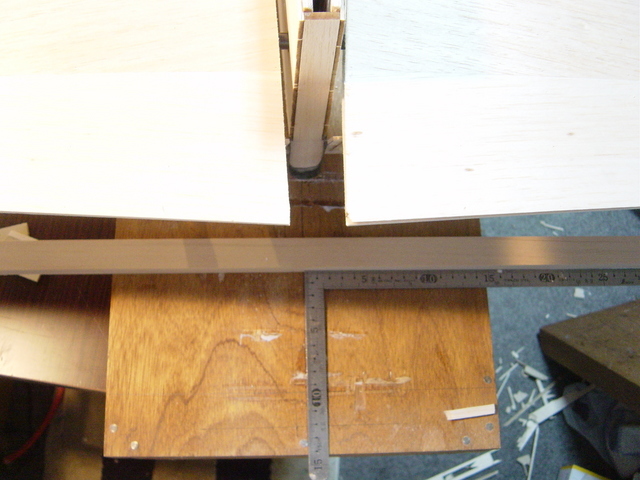

同時にプランビュー方向の取り付け角を確認します。僕は胴体のセンターラインに対して直角に角材もしくは定規を置き、これと尾翼の後縁が左右同じ角度になるように見ながら調整します。（写真３枚目）写真は尾翼の中心部しか映ってませんが、実際の合わせは翼端側をにてセットしてます。

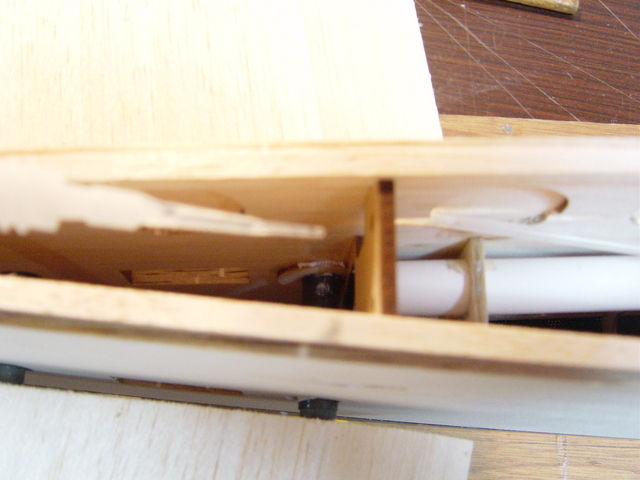

水平方向、プランビュー方向両方合った所で、簪受けのパイプを胴体側板に瞬間接着剤を流し込んで接着します。（写真４枚目）

リブ組みは一般的な作業なので省きます。

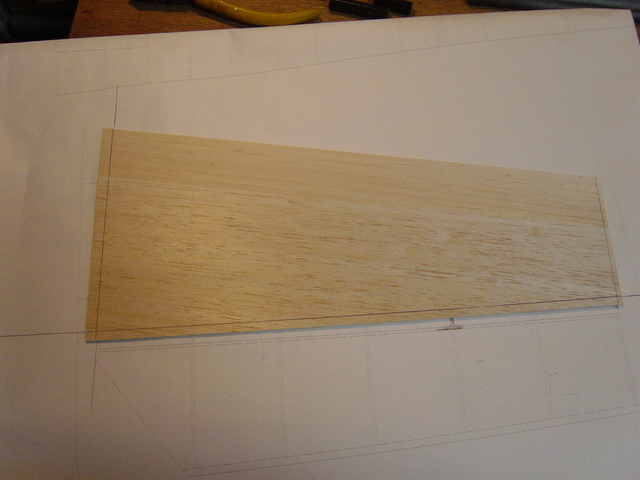

プランク材は固定翼部と動翼部が切り離す部分で分かれているので特に張り合わせは不要です。固定翼部のリブと後縁の角度を合わせるため図面のラインをプランク材にけがいてプランク時の位置合わせの目印にします。（写真１枚目）

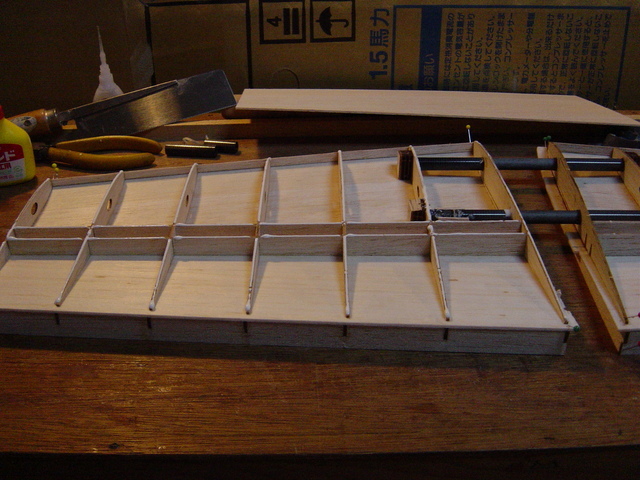

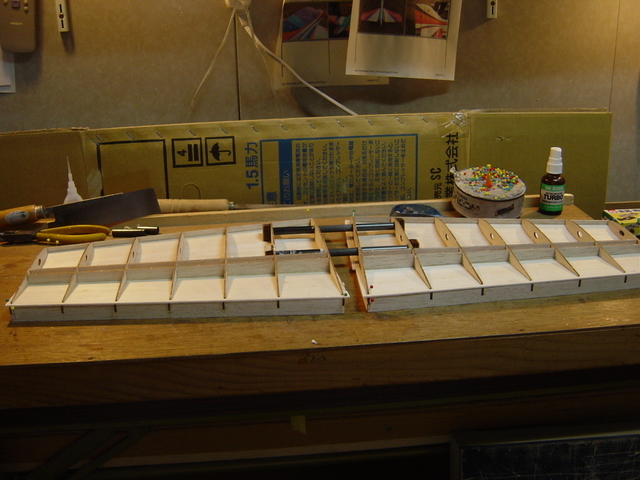

片面プランクは瞬間接着剤で行います。もう片面は定板の上で左右尾翼を治具にセットし簪パイプを接着してからプランクします。（写真２枚目）






こちらは虫ピンと木工ボンドでプランクします。プランク後、治具から外して左右の捩じれを確認しましょう。（写真３、４枚目）

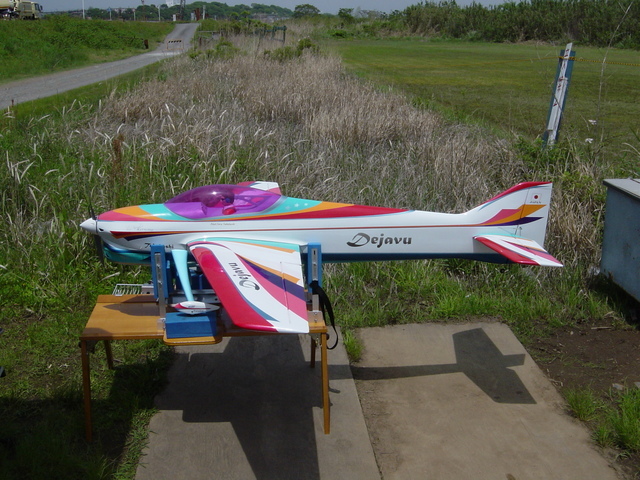

脚を変更しました。Ｓ＆Ｎプロダクト製で、ヤフオクで７５００円程度ですよ。幅広でなんとなく安くても、飛びそうでしょう？
実際この日３回飛ばしましたが、最初のセッティングと大幅にズレてしまって、まともに飛びませんでした。真剣に調整すると相当時間がかかりそうです。
固定用の脚は極力影響ないように細目が良いんでしょうね。
でも格好と性能のバランスも重要ですよね。

胴体背中部分のプランクを行いました。

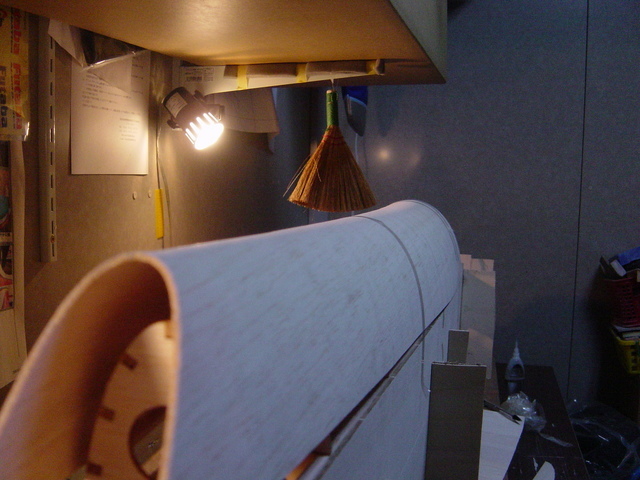

胴体背中の形状はほぼ真っ直ぐなのですが、付属のプランク材は背中の部分が上反り気味でこれを無理やり胴体に合わせると、胴体が曲がったり、プランク材のたわみが出そうです。（写真１枚目）

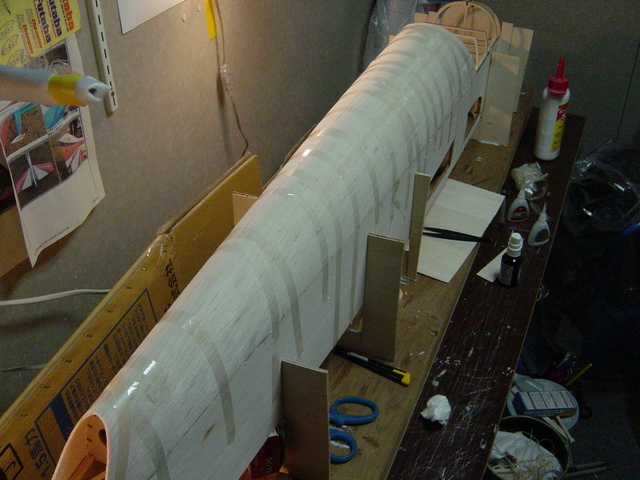

胴体背中の真ん中部分から前後方向に向けて順番にセロテープで押さえつけながらプランクしていきました。このとき胴枠のある部分は強いテンションでテープを貼り付け仮止めし、胴枠のない部分は浮かない程度にテンションをかけます。胴枠のない部分に強いテンションをかけると凹んで、全体にうねってしまうので注意です。（写真２枚目）

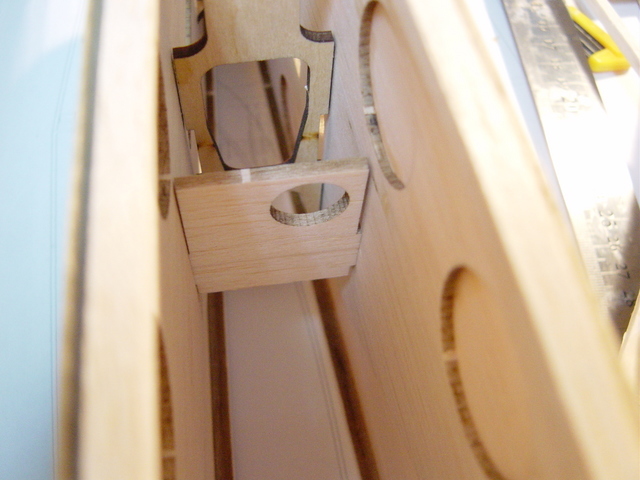

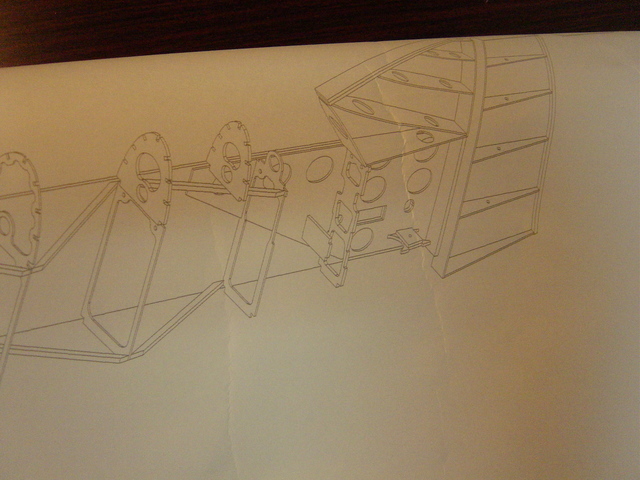

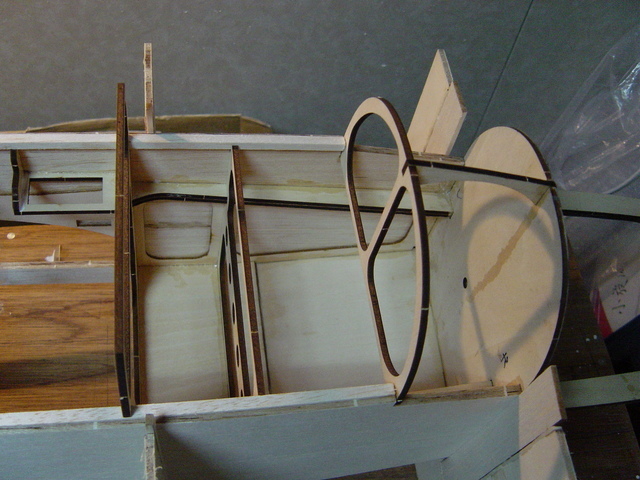

図面の組立図の胴枠形状（ちょうど水平尾翼の先端と胴体側板接触部の補強用）と実際の胴枠形状が異なります。エレベータサーボのハーネスを前部に配策するための通し穴の位置が図面と実際は異なっていてちょっと混乱してしまいました。（写真１、２枚目）

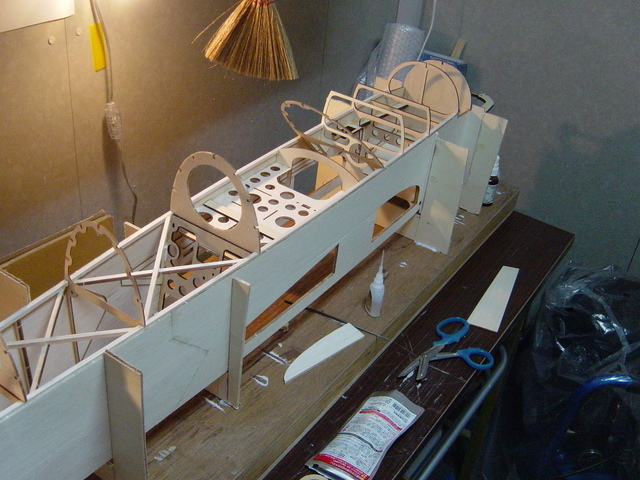

胴体用治具（定板を使って自作）に胴体部品を仮組みして瞬間接着剤を流し込んで接着します。胴体の部品は組み立てながらセットしないと後からはめ込み困難な構造なので忘れないよう組み付けてください。（写真３枚目）





サーボベットも胴体側板の左右の反りを合わせる役割をしている様なのでこの時点で取り付けてしまいます。胴体の曲がりを防止するため５ｍｍ角バルサでトラスを組むようになっています。キット指示は胴枠間に一本ですが、僕は念のためクロスに入れました。（写真４枚目）
