垂直尾翼周り

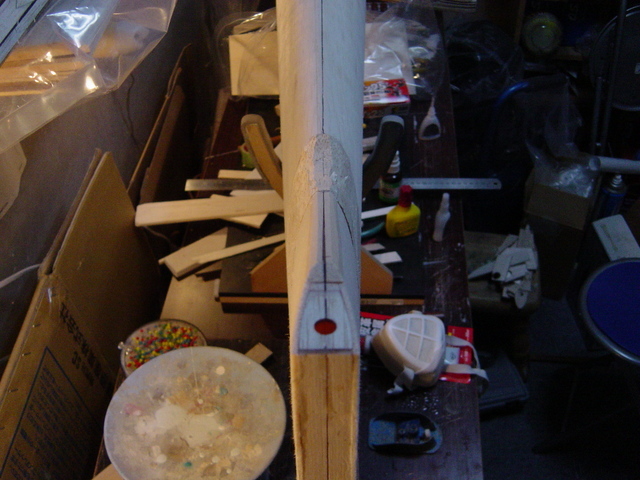

垂直尾翼部分のブロックを肉抜きするためのラインを目安で引きました。結構頑張ったのですが、7g程度の軽量化でした。(写真1枚目)







垂直尾翼の取り付けにあたり、胴体上部と尾翼の先端のセンターラインを直線になるよう取り付けます。なんとなく合ってますよね。(写真2枚目)





垂直尾翼を取り付けた胴体です。(写真3枚目)
以降主翼の製作にはいります。







ベリーパン後方の胴体へのセット

今回は、主翼をフローティング構造にするため、主翼のベリーパン用レールは必要ありませんので、主翼側の工作は後にして、まずは胴体側のベリーパン合わせをやってしまいましょう。胴体側のベリーパンダウエル受け(穴)を作ります。(写真1枚目)

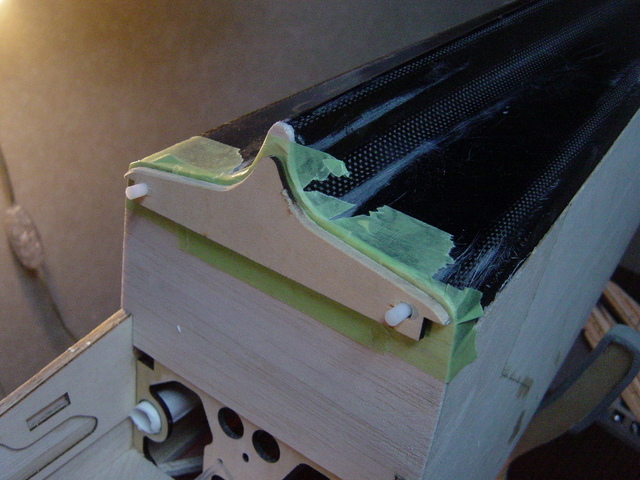

ベリーパン側のベニヤの枠板位置を決めダウエルを仮セットします。この時胴体側は接着剤がつかないようマスキングテープを張っておきます。また枠板はベリーパン分の厚み分小さくした状態にしておきます。(写真2枚目)

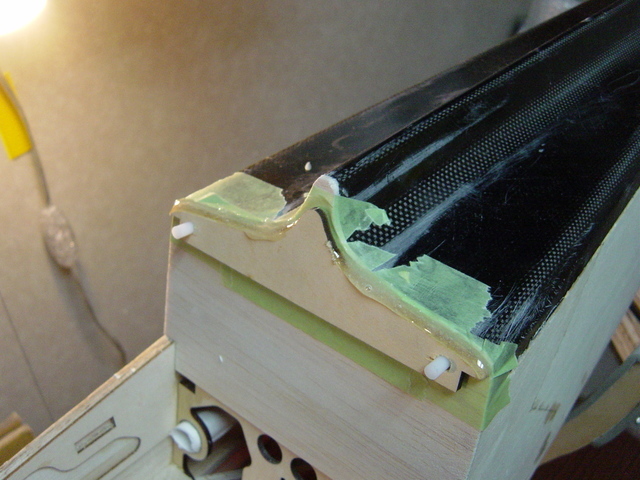

接着剤(エポキシ)をぬります。(写真3枚目)








ベリーパンを上からのせ、胴体後部腹部分と高さ左右を合わせ、接着剤硬化を待ちます(写真4枚目)硬化後取り外せばベリーパンの枠板接着が完了。位置合わせも同時にできました。








カナライザーの受けの制作取り付け

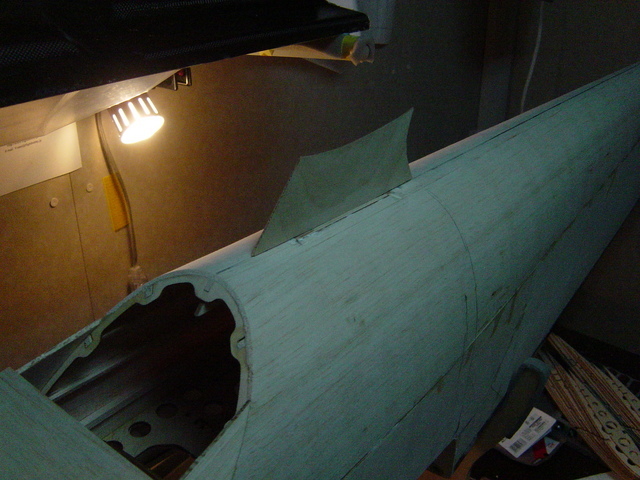

胴体のコックピット部分を作成し終わる前の、まだ、中に手が入る状態のうちに(写真1枚目)カナライザーの取り付け部分の工作をします。

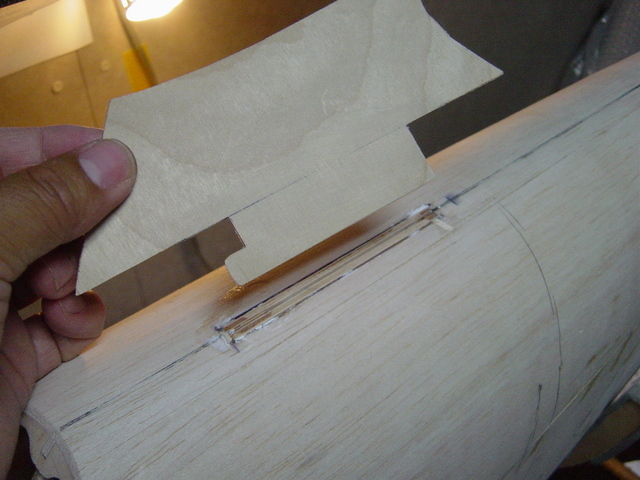

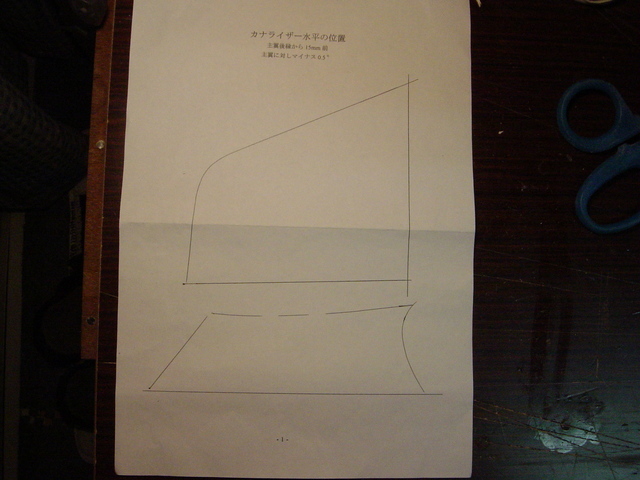

カナライザーの胴体に刺さる部分は0.6mmのベニヤで制作します。キット内に入っているカナライザー図面(写真2枚目)の柱部分の寸法に合わせベニヤを切り取り(ただし胴体に刺さる部分を余分に切り取る)、カナライザーの胴体に刺さる部分を胴体側で挟み込むための受けをベニヤ2枚をサンド(0.6mmの隙間をあける)して作成し、胴体側のカナライザー取り付け部(背中部分)に取り付けます。(写真3枚目)










カナライザーが刺さった状態です。(写真4枚目)







フロントカウルの取り付け
フロントカウルをエポキシ接着剤で取り付けます。バルサ面とカウルが浮かないように、切りかき部分をマチ針で抑えます。







フロントカウルの制作

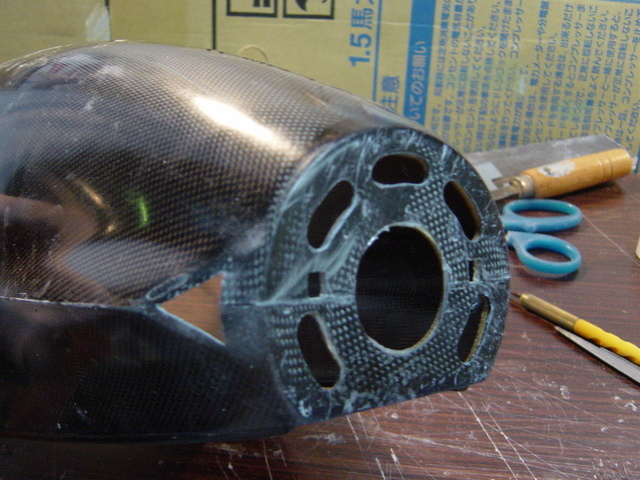

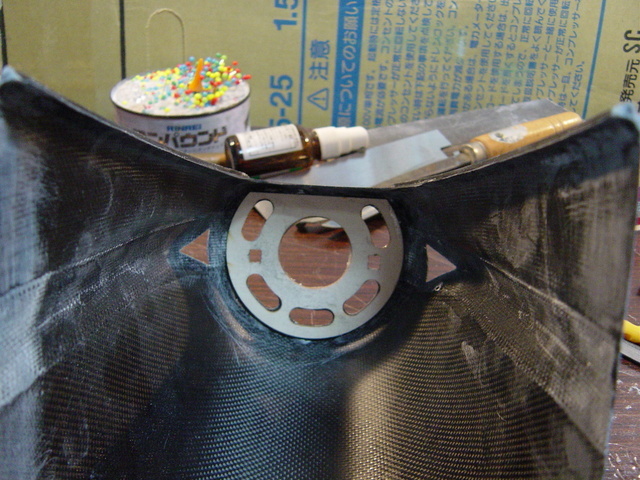

カーボンのフロントカウル取り付けの前にフロントカウルの穴あけと、スピンナー後ろのベニヤを裏打ちしておきます。(写真1、2枚目)

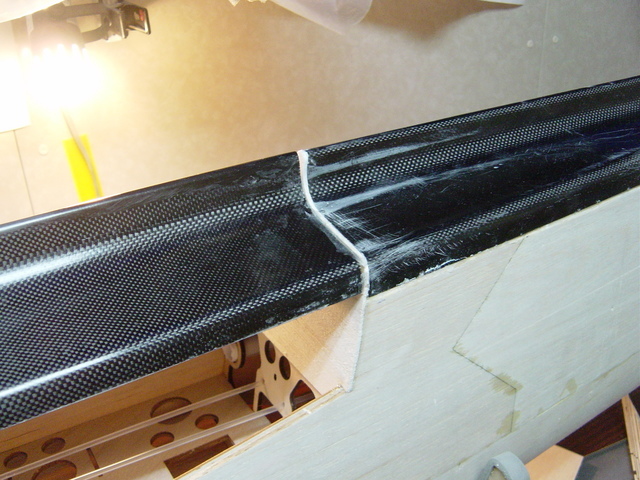

カウルと胴体の張り合わせ部分はカウルの厚み分削っておきますので仮合わせをして削る部分をけがきます。(写真3枚目)

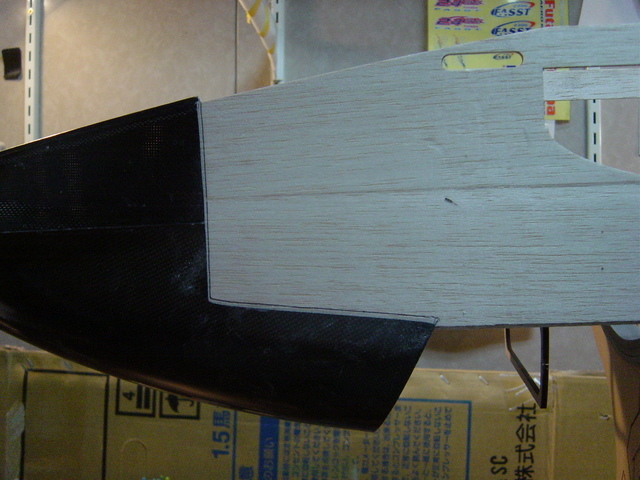

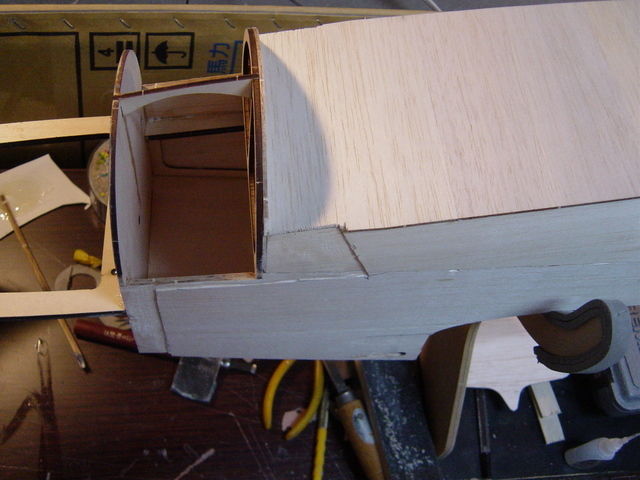

カウルが被さる前にコックピット部分のバルサを接着し、カウルの重なる部分をカウルの厚さ分削り取ります。(写真4枚目)
