2020/05/31 23:23:23|軽との付き合い方
内装 第二段 : 自作システムロアバー (空間を有効に!)其の参
今晩はkai_kaiです。

昨日・今日と暑かったですね〜。

雨の予報が出ていたんですが雨も降らなかったですね!
でも、なにやら明日は雨(落雷)の予報で少し怖いですね。

では、早速ですが今夜のお話をさせていただきます。

前回でハイゼット君の内装:第一段が終了したので、
第二段として荷室に自作のシステムロアバーを作成することにしました。

先ずは、材料購入前の準備として荷室の確認をします。

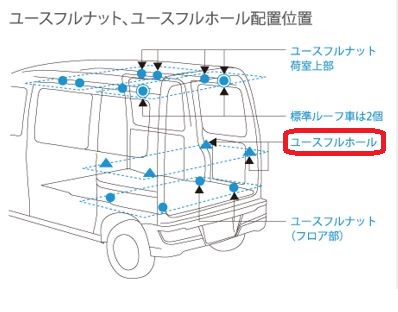

参考にしたのは、メーカーの画像です。
使用する場所は赤線で囲んだ部分です。

赤線で囲んだ部分を実車で確認すると、

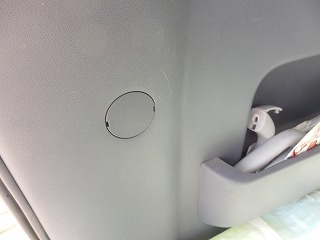

【ユースフルホール】
毎度、化粧蓋で隠れていますが、
ここを小型の”−ドライバー”を使用して蓋を外すと、

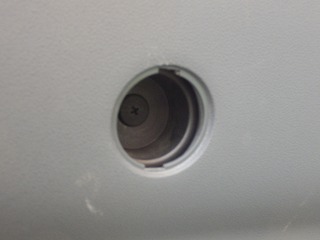

【蓋を外した状態】
はい、こんにちは と言った感じで”ねじ”が顔を見せます。

ここのねじもサイズはM6です。

その後、荷室の横幅の寸法を測ると、1m40p程度。

また、ユースフルホールも奥に引っ込んでいるので、少し思案しながら、

 『そうだ!』

 『前と同じ方法で行くか。』

と、言うことで考えが纏まり前回購入した塩ビパイプを使用して
下駄(スペーサ―)を作ることにしました。

しかし、寸法は3pでは短いので8pの長さで4個作成することに、

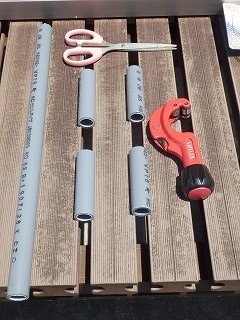

【作成した8pの下駄(スペーサ―):4個】

作成後、ユースフルホールに下駄を合わせてみるとGoodって感じ!

というわけで、準備作業を終了し材料購入の為に
一路日曜大工センターに向かう事に、

買い物30分+コンビニ10分で無事に帰宅。

購入した物は、何時もお世話になっている矢崎さんのイレクターです。

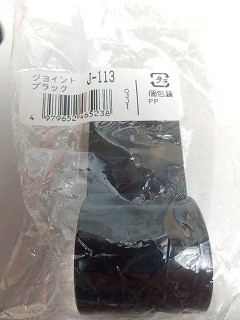

【矢崎:J-113】
これを4個購入。

それと、

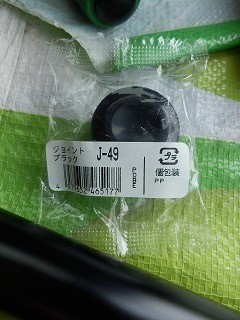

【矢崎:J-49】
これも、4個購入。
パイプのキャップに使用します。

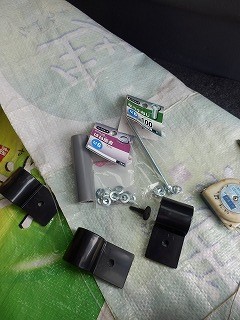

それと、M6×100のビスを4本とM6のスプリングワッシャーも合わせて購入。

今回も電気ドリルでJ-113のM4の穴を ➡ M6サイズに拡張しました。

拡張後、ハイゼットに戻りJ-113の取り付け作業の開始です。

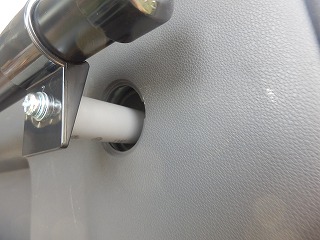

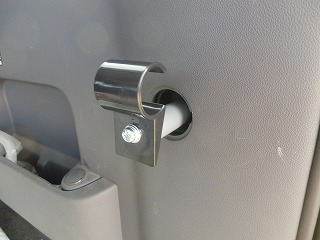

【取付後のJ-113】
今回は床面からパイプまでの高さが35p以上の空間が欲しかったので
画像の方向にJ-113を取り付けました。

取り付け後、前回購入していた90pの28φのイレクターパイプを
67pにカットして取りつけることにしました。

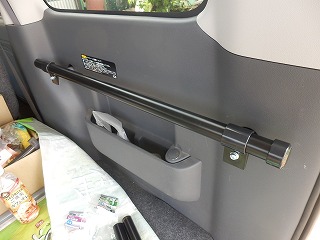

【取付後】
仮組状態です。

運転席側の作業終了後、助手席側同じ様に作業を実施。

作業実施後、確認していると、

 『う〜ん』

 『やはり、おかしい・・・・。』

と、????フラグが頭の中に湧いてきました。

何が、????かと言うと、

これです。
下駄の色が気になってしまいました・・・・。

内装がグレーなので、いいかなと思っていたのですがパイプが黒なので、

下駄も黒の塩ビパイプで作成することにしました。

作成後、当然同じ作業を繰り返し実施した事は言うまでも有りません。

作業終了後、左右のパイプ間の距離を測ると約119pだったので、
前回使用した28φ:120pのイレクターパイプを購入することに。

また、パイプの上に載せるボードの価格を調べるため
再度、日曜大工センターへと向かう事にしました。

日曜大工センターで材料を見ていると・・・・。

思わず私、

 『高い・・・・。』

そうなんです。

私、板の価格を甘く見ていたんです・・・・。

このままでは更に予算をオーバーすると考え
価格調査+コーヒー購入後帰宅することに、

帰宅後、煙草+購入してきたコーヒーを飲みながら再び思案です。

考える事、約18分。

 『これで行こう。』

と、考えを纏め、

 『今日の作業はここまで!』

 『作業終了!』

明けて、今日(5月31日)

先ずは、材料購入の為日曜大工センターへと向かいまました。

購入品は、
・28φ:120pイレクターパイプ × 2本
・J-7C × 6個
・J-46 × 8個
・J-103 × 2個
・25oよーと × 1箱
・50p桐すのこ × 1枚
・コーヒー × 1個

上記の物を購入後、コンビニ向かい簡単な昼食を購入して帰宅しました。

帰宅後、作業再開です。

先ずは横幅の寸法を確認してからパイプのカットです。

パイプカット後、J-7Cを両サイドの67pのパイプにセットします。

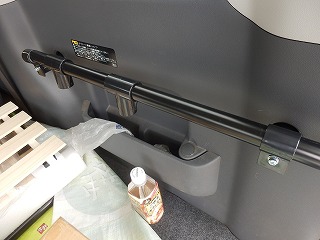

【セットしたJ-7C】

セットしたJ-7Cに先にカットしたパイプをセットします。

すると、こんな感じに・・・・。

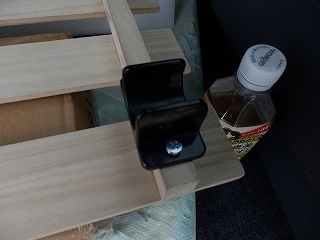

この後、前回購入した桐すのこ+今回購入桐すのこに
J-46を各4個取り付けて行きます。

横に有るのは日曜大工センターで購入したコーヒー(¥85-です。)。

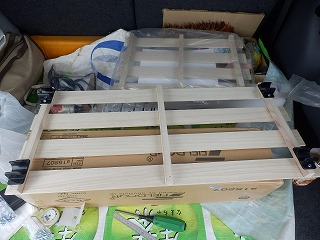

4箇所 取付完了。

お同じ要領で、小型の桐すのこにも取り付けます。

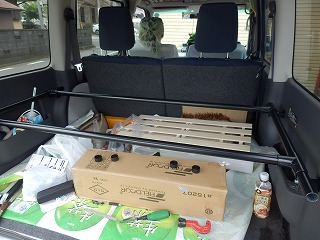

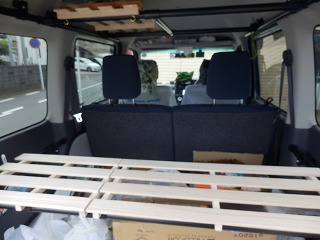

取付後、仮組付け中のロアバーのフレームに取り付けてみました。


この後、色々確認してから各ビスの本締めを実施。

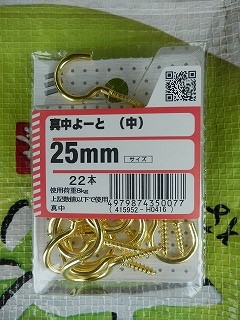

作業終了後、購入した”よーと”を使用して”後席”に配置してある”桐すのこ”の下駄部分に取り付けてみました(荷物掛けようのフックです。)。


以上で、内装のモディファイは一旦終了です。

今後は、車中泊を実施して問題が発生するか確認してみます。

何か問題が発生したら対策を検討することにします。

それと、今回の作業で幾らかリアに過重が掛かるので

トラクションが掛かりやすいかなと思っています(笑)(笑)。

では、今夜はこれで失礼します。
